Las máquinas de corte por láser de fibra se han convertido rápidamente en una de las tecnologías de corte más populares y ampliamente utilizadas en los sectores manufacturero e industrial. Estas máquinas están diseñadas para proporcionar cortes y grabados de alta precisión de diversos materiales, incluidos metales, plásticos e incluso textiles.
¿Qué es la máquina de corte por láser de fibra?
Las máquinas de corte por láser de fibra se han convertido rápidamente en una de las tecnologías de corte más populares y ampliamente utilizadas en los sectores manufacturero e industrial. Estas máquinas están diseñadas para proporcionar cortes y grabados de alta precisión de diversos materiales, incluidos metales, plásticos e incluso textiles.
Función de las máquinas de corte por láser de fibra
Las máquinas de corte por láser de fibra utilizan un rayo láser enfocado para derretir, quemar o vaporizar de manera efectiva el material que se corta o graba. El rayo láser de alta potencia es generado por partículas excitadas que son activadas por una fuente de excitación. A continuación, la viga se dirige sobre la superficie del material, que normalmente se sujeta mediante una bancada de máquina o una abrazadera. A medida que el rayo láser se mueve sobre el material, elimina capas del material, creando un corte.
Ventaja de la máquina de corte por láser de fibra para metal
Las máquinas de corte por láser de fibra ofrecen varias ventajas sobre otras tecnologías de corte, que incluyen:
- Alta precisión: El diámetro del haz de un láser de fibra suele ser menor que el de un láser de CO2 o un cortador de plasma, lo que permite un corte más preciso. Los láseres de fibra son capaces de cortar con mayor precisión y exactitud. La alta calidad de la viga permite un mayor control sobre el proceso de corte, lo que garantiza cortes limpios y precisos.
- Velocidad de corte rápida: Los láseres de fibra generan un haz de alta potencia que permite un corte y una velocidad rápidos, lo que los hace ideales para series de producción de alto volumen, ofrecen una mayor velocidad de corte, lo que reduce significativamente el tiempo de procesamiento. Esto ayuda a mejorar la productividad y reducir el tiempo de entrega.
- Bajo mantenimiento: Los láseres de fibra tienen menos piezas móviles y no requieren mantenimiento regular ni sustitución de piezas consumibles como los láseres de CO2 o las cortadoras de plasma
Aplicaciones de las máquinas de corte por láser de fibra.
-Rentable: La alta eficiencia de los láseres de fibra da como resultado menores costos operativos, lo que los convierte en una solución rentable para el corte de metales. El consumo de energía de los láseres de fibra es menor, lo que reduce significativamente los costos de electricidad.
-Versatilidad: Las máquinas de corte de metal por láser de fibra pueden cortar una amplia gama de materiales, incluidos acero inoxidable, aluminio, cobre, latón y más. El láser de fibra también puede cortar materiales más gruesos que los láseres de CO2 tradicionales.
- Fácil de usar: Las máquinas de corte de metal por láser de fibra vienen con un software fácil de usar que permite una fácil programación y personalización de los patrones de corte. También requieren menos mantenimiento, lo que reduce el tiempo de inactividad general.
-Ecológico: Los láseres de fibra no emiten gases nocivos ni producen residuos, lo que los convierte en una opción respetuosa con el medio ambiente para el corte de metales.
- Aumento del retorno de la inversión: Invertir en una máquina de corte de metal por láser de fibra permite a las empresas aumentar su ROI al mejorar la productividad, reducir los costos operativos y ofrecer productos de alta calidad.
¿Dónde se puede utilizar la máquina de corte por láser de fibra?
Las máquinas de corte por láser de fibra se utilizan en una amplia gama de industrias, incluidas la automotriz, aeroespacial, robótica, dispositivos médicos y electrónica. Estas son algunas de las aplicaciones más comunes de las máquinas de corte por láser de fibra en estas industrias:
1. Fabricación de metales: Las máquinas de corte por láser de fibra son ideales para cortar y grabar varios metales, incluidos acero inoxidable, aluminio y cobre. Se utilizan comúnmente para la fabricación de piezas y componentes metálicos utilizados en las industrias automotriz, aeroespacial y de defensa.
2. Dispositivos médicos: Las máquinas de corte por láser de fibra se utilizan para cortar y grabar piezas para dispositivos médicos como instrumentos quirúrgicos, audífonos y dispositivos implantables. La precisión y la velocidad que ofrecen los láseres de fibra los hacen ideales para crear formas y patrones complejos requeridos por estos dispositivos.
3. Electrónica: Las máquinas de corte por láser de fibra se utilizan para cortar componentes de dispositivos electrónicos como placas de circuitos y componentes de teléfonos inteligentes. También se pueden utilizar para crear marcas y grabados de alta precisión en piezas pequeñas.
4. Robótica: Las máquinas de corte por láser de fibra se utilizan para crear componentes y piezas metálicas para robots utilizados en diversas industrias. El corte y la conformación precisos que proporcionan los láseres de fibra son ideales para crear piezas complejas para sistemas robóticos.
¿Cómo funciona una máquina de corte por láser de chapa?
1. El rayo láser se enfoca en un punto muy pequeño (su diámetro mínimo puede ser inferior a 0,1 mm), de modo que el punto alcanza una densidad de potencia muy alta. El material debajo de la mancha se calienta rápidamente a la temperatura de vaporización, se evapora para formar agujeros y sigue la velocidad de la luz. Los materiales se mueven entre sí, haciendo que los agujeros sean continuos y formando rendijas estrechas.
2. La máquina cortadora de fibra óptica se enfoca en la superficie de la pieza de trabajo, lo que hace que el área de la pieza de trabajo iluminada por el punto de luz de enfoque ultrafino se derrita y vaporice instantáneamente, y realice un corte automático moviendo la posición de irradiación del punto de luz a través del sistema mecánico CNC.
Características de la máquina de corte por láser de fibra de placa de acero a la venta

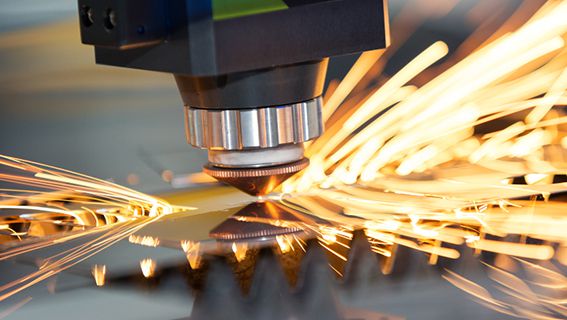

Cabezal de corte de enfoque automático, alto corte efectivo
● Con el sistema de seguimiento automático, puede de acuerdo con la altura de la placa, ajustar el tamaño de la distancia focal
● El software ajusta automáticamente la lente de enfoque para realizar perforaciones automáticas y placas de corte de diferentes grosores. La velocidad de ajuste automático de la lente de enfoque es diez veces mayor que la de ajuste manual
● Las lentes de colimación y las lentes de enfoque están refrigeradas por agua para reducir el calor del cabezal de corte por láser y prolongar la vida útil del cabezal de corte

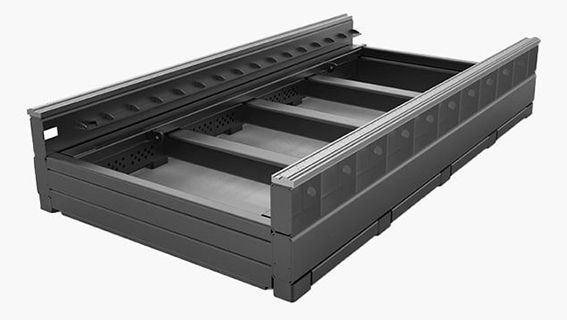

Cama de máquina de soldadura de acero pesado
El método de soldadura de ranuras se utiliza para lograr un acoplamiento de igual resistencia de las placas, lo que garantiza las excelentes propiedades mecánicas de la cama. Luego, se realiza el recocido por tensión y el tratamiento de envejecimiento natural para eliminar la tensión interna y mantener la estabilidad extremadamente alta y la precisión de corte de la cama.

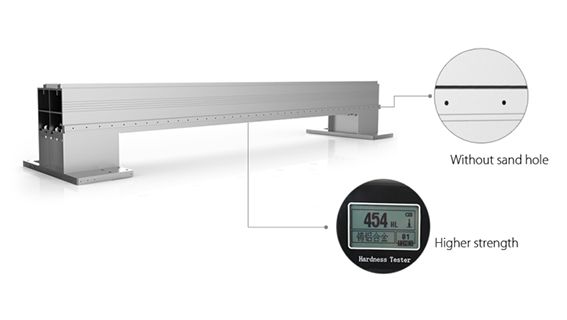

Pórtico de aluminio de aviación de 3ª generación
Está fabricado con estándares aeroespaciales y formado por moldeo por extrusión a presión de 4300 toneladas. Después del tratamiento de envejecimiento, su resistencia puede alcanzar 6061 T6, que es la resistencia más fuerte de todos los pórticos. El aluminio de aviación tiene muchas ventajas, como buena tenacidad, peso ligero, resistencia a la corrosión, antioxidante, baja densidad y aumenta en gran medida la velocidad de procesamiento.

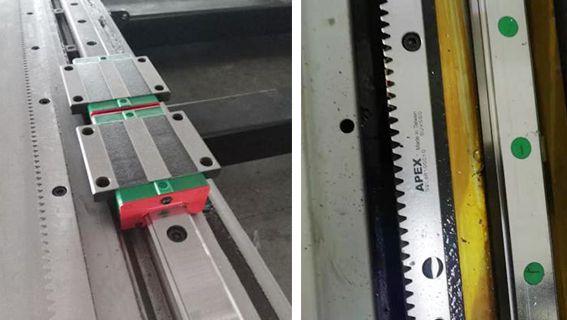

Sistema de transmisión de cremallera de engranajes de los ejes X e Y
● La mejor máquina de corte de metal por láser cnc adopta la guía de riel Hiwin de Taiwán y el bastidor helicoidal YYC. Generalmente se usa en servomotores para la transmisión de potencia, de modo que el cabezal de corte por láser de fibra pueda moverse en las direcciones X, Y y Z para lograr el propósito de cortar piezas de trabajo de varias formas.
● El grado de engrane es mejor, la transmisión es suave y el ruido es bajo; El grado de coincidencia es grande, lo que reduce la carga de cada par de engranajes y mejora la capacidad de carga de los engranajes.

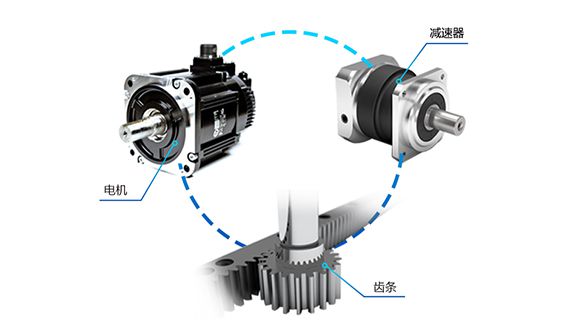

Transmisión y precisión
● Servomotor y controladores delta de Taiwán / Opción de servomotor y controlador yaskawa de Japón
● Japón Shimpo recuder. La precisión de posicionamiento de la cama puede alcanzar los 0,02 mm y la vida útil supera los 10 años.

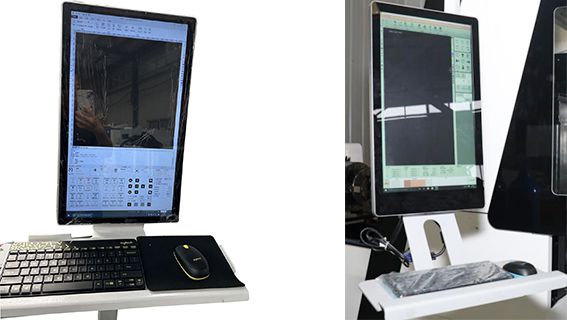

Sistema CNC inteligente
● Seguro y estable
● Diseño de pantalla de modelo IPAD
● Adopte una pantalla de vidrio templado de alta definición, una operación más delicada y suave
Proyectos enriquecidos, optimización integral de algoritmos de potencia de cómputo, flujo de procesos y control de líneas vacías

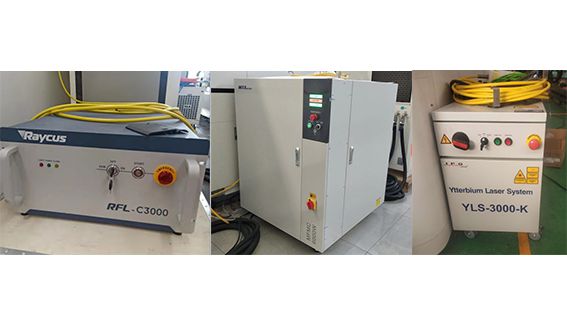

Fuente láser (lata opcional)
● Marca Raycus
● Marca máxima
● Marca IPG de Alemania

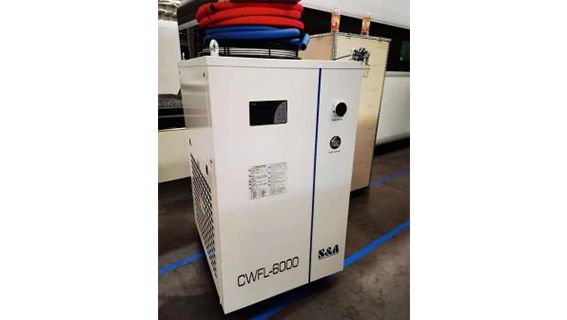

Enfriador de agua S & A
Sistemas de enfriamiento profesionales, las temperaturas de refrigeración se muestran en la tabla, la temperatura del agua en exceso de la unidad de refrigeración de temperatura prescrita automáticamente cuando se enfría, la unidad de refrigeración se detiene automáticamente cuando la temperatura del agua está por debajo de la temperatura de refrigeración especificada
| Número de serie | DDescripción | SEspecificación | Unidad |
| Marca | LÁSER UNISTAR | UN-3015A | 1 |
| 1 | Área de trabajo | 3000*1500 | milímetro |
| 2 | Fuente láser | IPG/Raycus/Trumph/Max/Reci | 1 |
| 3 | Potencia del láser | 1000 /2000 /3000 | W |
| 4 | Tamaño del embalaje | 4200*2250*1900 | milímetro |
| 5 | Velocidad máxima X/Y | 120 | m/min |
| 6 | Aceleración máxima | 1.5G | M/s2 |
| 7 | Precisión de posicionamiento del eje X/Y | +0.03 | milímetro |
| 8 | Precisión de posicionamiento de repetición del eje X/Y | +0.02 | milímetro |
| 9 | Voltaje | 380 | V |
| 10 | Fase | 3 | fase |
| 11 | Hercio | 50/60 | Hz |
| 12 | Tiempo de garantía | 3 | Año |
| 13 | Capacidad de carga máxima | 600 | Kg |
| 15 | Peso | 2000 | Kg |
| 16 | Servomotor del eje X | Japón Yaskawa / FUJI / Delta | 1 |
| 17 | Servomotor del eje Y | Japón Yaskawa/FUJI/Delta | 2 |
| 18 | Servomotor del eje Z | Japón Panasonic /Fuji/Delta | 1 |
| 19 | Tiempo de garantía | 3 | Año |
Muestras de láser de fibra para corte de metales
¿Cuánto cuesta una cortadora láser de metal de fibra CNC?
Las máquinas de corte de metal por láser de fibra CNC se han vuelto cada vez más populares en los últimos años debido a su excelente rendimiento de corte, alta eficiencia de procesamiento y bajos costos operativos. Sin embargo, el coste de estas máquinas puede variar mucho en función de su potencia de salida y sus características.
Para una máquina básica de corte de metal por láser de fibra CNC con una potencia de salida de 1000 W, el costo suele oscilar entre $ 11300 y $ 12000. Estas máquinas son adecuadas para cortar láminas delgadas de metal, como acero inoxidable, aluminio y cobre., el espesor del acero inoxidable es de 3 mm, el acero al carbono tiene un espesor de aproximadamente 6 mm
Si necesita una potencia de salida más alta, como 1500 W o 2000 W, el costo de la máquina aumentará en consecuencia. El espesor de la harina de corte de 1500 W también es diferente con 2000 W. Una máquina de corte de metal por láser de fibra CNC de 1500 W generalmente cuesta entre $ 13500 y $ 14000, el espesor de corte de acero al carbono es de 6 mm, el acero inoxidable máximo es de 5 mm, mientras que una máquina de 2000 W puede costar entre $ 14500 y $ 16000. Corta un rango de espesor de acero al carbono de 1 mm a 12 mm, el espesor del acero inoxidable es de 1 a 6 mm. Estas máquinas son capaces de cortar láminas de metal más gruesas y pueden manejar una gama más amplia de materiales.
Para una potencia de salida aún mayor, como 3000 W, 6000 W o 12000 W, el costo de la máquina seguirá aumentando. Estas máquinas son ideales para cortar metales más gruesos:
Espesor de corte de la fuente láser de fibra de 3000 W: El acero al carbono es de 20 mm, el acero inoxidable es de 10 mm, el aluminio es de 8 mm, el cobre rojo es de 4 mm, el latón es de 6 mm, etc.
La potencia del láser de fibra de 6000 W puede cortar el espesor del metal: El acero al carbono es de 22 mm, el acero inoxidable es de 18 mm, el aluminio es de 18 mm, el cobre rojo es de 6 mm, el latón es de 16 mm, etc
Espesor del metal cortado con potencia láser de 12000 W: El acero al carbono es de 30 mm, el acero inoxidable es de 25-30 mm, el aluminio es de 25 mm, el cobre rojo es de 10 mm, el latón es de 16 mm, etc.
Diferente potencia con diferente precio.
3000W La máquina de corte por láser de metal CNC cuesta entre $ 16.000 y $ 17.000,
6000W El costo de la máquina de corte por láser de metal CNC es de $ 32,000 a $ 35,000.
12000W El costo de la máquina de corte por láser de fibra es de $ 68.500 a $ 72.000
Para aplicaciones industriales que requieren una potencia de salida aún mayor, estas cortadoras láser de corte de metal de gran potencia se utilizan normalmente en industrias pesadas como la construcción naval, la aeroespacial y la defensa. como 20KW o 30KW, este tipo de máquina de corte por láser de fibra de chapa metálica completamente cerrada de alta potencia es mucho más alto que el de la máquina láser de fibra de menor potencia. Claro.
Esta máquina de corte de fibra láser de gran potencia corta metal generalmente tiene un espesor de 40 o 50 mm, o incluso más grueso.
Espesor del metal cortado por potencia láser de 20KW: El acero al carbono es de 70 mm, el acero inoxidable es de 40 mm, el aluminio es de aproximadamente 40 mm, el cobre rojo es de 12 mm, el latón es de 20 mm y así sucesivamente.
Espesor del metal cortado por potencia láser de 30KW: El acero al carbono es de 30 mm, el acero inoxidable es de 25-30 mm, el aluminio es de 25 mm, el cobre rojo es de 10 mm, el latón es de 16 mm, etc.
Diferente potencia con diferente precio.
20KW El precio de la máquina de corte por láser de fibra es de $ 84,000 a $ 89,000
30KW El precio de la máquina de corte por láser de fibra es de $ 150,000 a $ 153000
Además de la potencia de salida, el costo de una máquina de corte de metal por láser de fibra CNC también depende de las características que ofrece. Algunas máquinas vienen con sistemas automáticos de carga y descarga, mientras que otras ofrecen capacidades de corte 3D. Las máquinas que incorporan estas características pueden ser significativamente más caras que las que no lo hacen.
Precauciones para el uso de la máquina de corte por láser de fibra
1. Asegúrese de que la toma de corriente esté en buen contacto y que el cable de tierra esté conectado a tierra de manera confiable.
2. ¡Asegúrese de que el voltaje de trabajo del enfriador sea estable y normal!
Dado que los compresores de refrigeración son sensibles al voltaje de la fuente de alimentación, el voltaje de trabajo normal de los productos estándar de nuestra empresa es de 200 ~ 250 V (el modelo de 110 V es de 100 ~ 130 V). Si se requiere un rango de voltaje de funcionamiento más amplio, se puede personalizar por separado.
3. ¡La falta de coincidencia en la frecuencia de potencia puede causar daños a la máquina!
Utilice el modelo de 50 Hz o 60 Hz de acuerdo con la situación real.
4. Para proteger la bomba de agua circulante, ¡está estrictamente prohibido operar sin agua!
El tanque de almacenamiento de agua se drena antes de empacar la nueva máquina. Asegúrese de que el tanque de agua esté lleno de agua antes de encender la máquina, de lo contrario, la bomba de agua se dañará fácilmente. Cuando el nivel de agua en el tanque de agua está por debajo del rango verde (NORMAL) del indicador de nivel de agua, la capacidad de enfriamiento del enfriador disminuirá ligeramente. Asegúrese de que el nivel de agua en el tanque de agua esté dentro del rango verde (NORMAL) del indicador de nivel de agua. ¡Está estrictamente prohibido usar una bomba de circulación para el drenaje!
5. ¡Asegúrese de que los canales de entrada y salida de aire del enfriador estén lisos!
La salida de aire en el enfriador debe estar al menos a 1250 px de distancia de obstáculos, y la entrada de aire en el costado debe estar al menos a 500 px de obstáculos.
6. ¡El filtro en la entrada de aire debe limpiarse regularmente!
El filtro de polvo debe desmontarse y limpiarse regularmente. Una obstrucción grave del filtro de polvo puede provocar un mal funcionamiento del enfriador.
7. ¡Preste atención al impacto del agua de condensación!
Cuando la temperatura del agua es más baja que la temperatura ambiente y la humedad ambiental es alta, se generará agua de condensación en la superficie de la tubería de agua circulante y el dispositivo que se está enfriando. Cuando se produce la situación anterior, se recomienda aumentar la temperatura del agua o aislar las tuberías de agua y los componentes a enfriar.
Paquete para cortadora láser de chapa metálica
1. Embalaje de madera contrachapada libre de fumigación, impermeable y a prueba de humedad
2. La fuente de alimentación láser se empaqueta por separado, se recubre con una película protectora de plástico de caja de espuma, y la parte exterior se fija y se embala con una caja de madera personalizada
3. Las esquinas están protegidas con algodón perlado suave para evitar daños durante el transporte.
4. Toda la máquina está empaquetada con una película estirable protectora, y el exterior está fijo y empaquetado con barras de acero para garantizar que la máquina no se mueva.
5. La más externa es una caja de madera con una plantilla fija.
6. Caja de madera en la parte inferior de un zócalo de hierro sólido para un fácil manejo
Certificaciones del láser de fibra de corte de metal UNISTAR
Servicio y garantía
1. La garantía de calidad de la máquina de corte de metal por láser es de 3 años (no incluye piezas de desgaste)
2. Servicio en línea las 24 horas, si encuentra algún problema durante el funcionamiento de la máquina de corte por láser de fibra, el ingeniero lo resolverá en línea dentro de un día a través del control remoto, el móvil, Skype o el video de la conferencia en línea en línea
3. Durante el tiempo de garantía, ofrecemos piezas reemplazadas gratuitas (sin daños humanos), por lo general, la máquina de corte por láser UNISTAR puede funcionar durante muchos años, todos usamos piezas originales con la mejor calidad.
4. Ofrezca servicio en el extranjero, si el cliente necesita servicio puerta a puerta para capacitación, instale la máquina
Podemos enviar un servicio de capacitación extranjera de ingeniero o técnico, por favor ofrezca tarifas de boletos de ingeniero, también alojamiento y comida.
Preguntas más frecuentes
P: ¿Cómo conectar y operar la máquina de corte por láser de metal?
R: Después de recibir la máquina láser UNISTAR, en la caja de herramientas tiene el manual de usuario y guía de instalación de la máquina, el cliente puede consultar estos libros para instalar la máquina, de hecho
La máquina solo necesita conectar el enfriador de agua, el compresor de aire, los cables, la fuente láser.
Otros se completan bien ensamblados, durante el proceso de instalación y operación, cualquier pregunta o soporte, el técnico lo resolverá en línea por usted.
P: ¿La máquina se puede personalizar de acuerdo con mis requisitos?
R: Claro, UNISTAR tiene un equipo de diseño de experiencia más fuerte y rico, pueden ofrecerle diferentes soluciones de acuerdo con las demandas del cliente.
Incluya la función del proceso, el tamaño de la máquina, las necesidades de acabado de artes y artesanías, el diseño de apariencia, etc.
P: ¿Cómo sé qué tipo de máquina cortadora de láminas por láser de fibra?
R: Por favor, díganos los siguientes detalles: nuestro equipo de ventas profesional le recomendará la máquina que mejor se adapte a nosotros
1. ¿Qué tipo de material necesita cortar?
2. ¿Qué espesor máximo de material se corta?
3. ¿En qué industria está trabajando?
4. ¿Cuánto cuesta comprar una cortadora láser de metal para uso doméstico?
P: ¿Cuál es el tiempo de entrega si le compramos la máquina?
R: Como tamaño y especificación estándar, el tiempo de entrega es de 15 días hábiles
Si es de gran tamaño o necesita un tamaño de máquina personalizado, el tiempo de entrega es de aproximadamente 30 días hábiles.
P: ¿Su empresa tiene algún certificado autorizado?
R: Sí, nuestros productos tienen certificado CE, FDA, COC, certificado Saber. Ya estamos exportando muchos países diferentes.
¿Qué tipo de condiciones de pago aceptan?
1. Por T/T
2. Por L/C a primera vista
3. Por el pago del seguro de crédito de Alibaba
4. Por Western Union o Paybal. etc
Esperamos escuchar de usted
