El principio de funcionamiento de la máquina cortadora de tubos por láser es similar al de la máquina de corte por láser de placas, que utiliza un haz de alta densidad para el procesamiento térmico local del material para lograr el propósito de cortar y perforar.

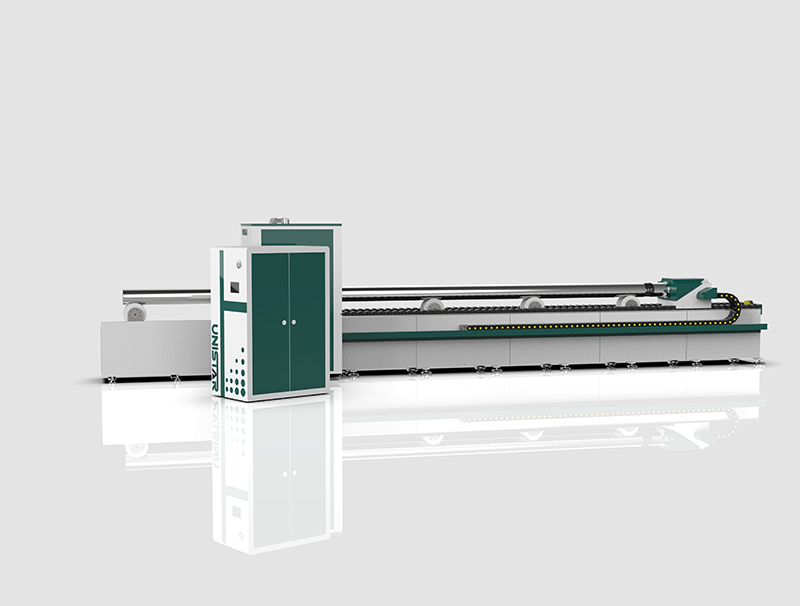

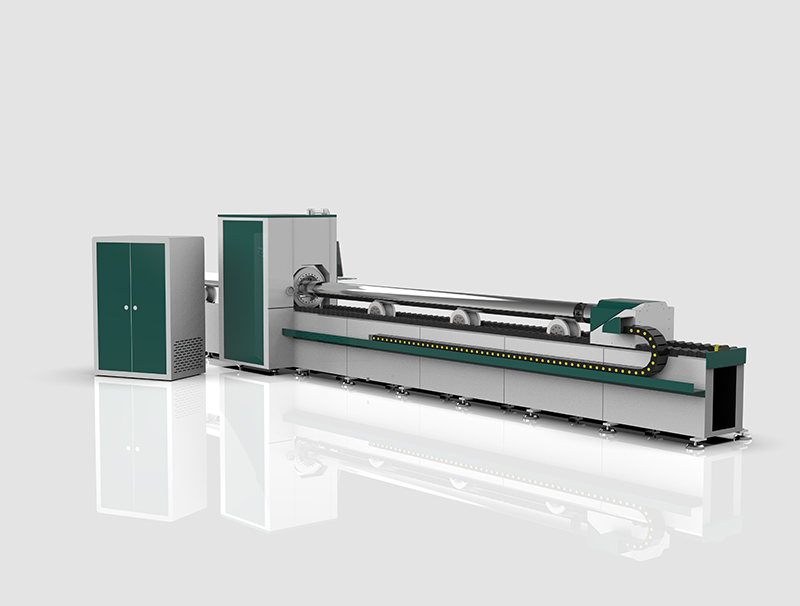

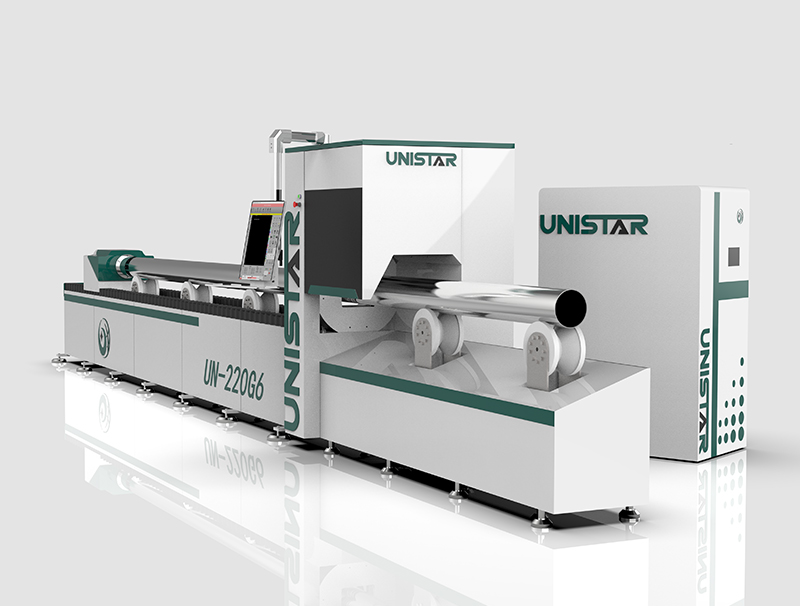

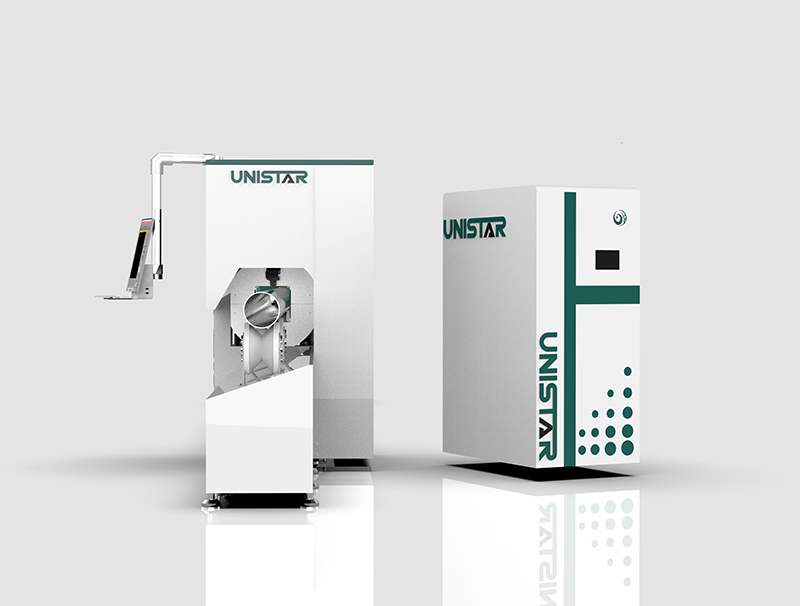

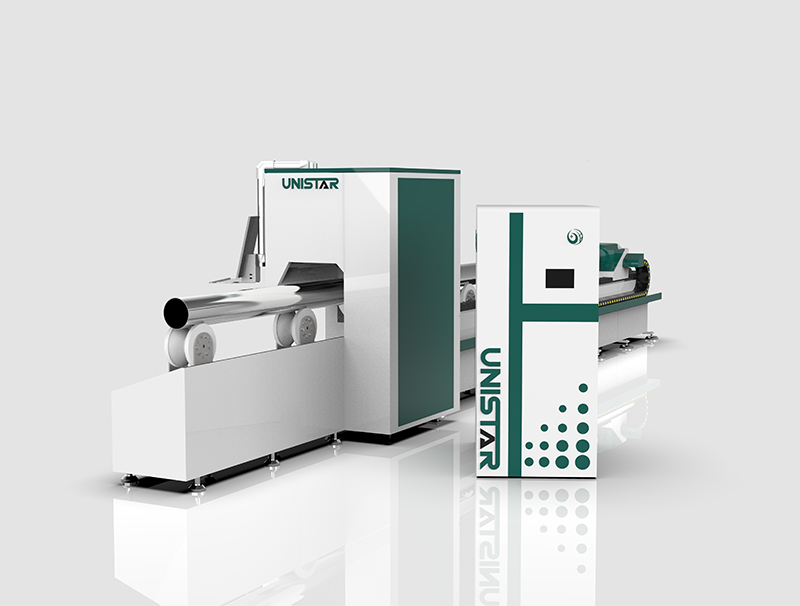

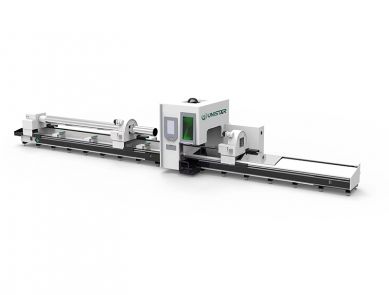

Definición de máquina cortadora de tubos por láser de fibra
El principio de funcionamiento de la máquina cortadora de tubos por láser es similar al de la máquina de corte por láser de placas, que utiliza un haz de alta densidad para el procesamiento térmico local del material para lograr el propósito de cortar y perforar. Una máquina profesional de corte de tubos por láser, puede reemplazar la perforación mecánica, el fresado, el aserrado, el estampado o la limpieza de la boca de lana y otros procesos de procesamiento, un equipo puede completar el corte de tubos de metal, el punzonado, el corte a inglete y otros procesos, es ampliamente utilizado en el procesamiento de chapa, utensilios de cocina, lámparas, automóviles, ferretería, equipos de fitness y otras industrias

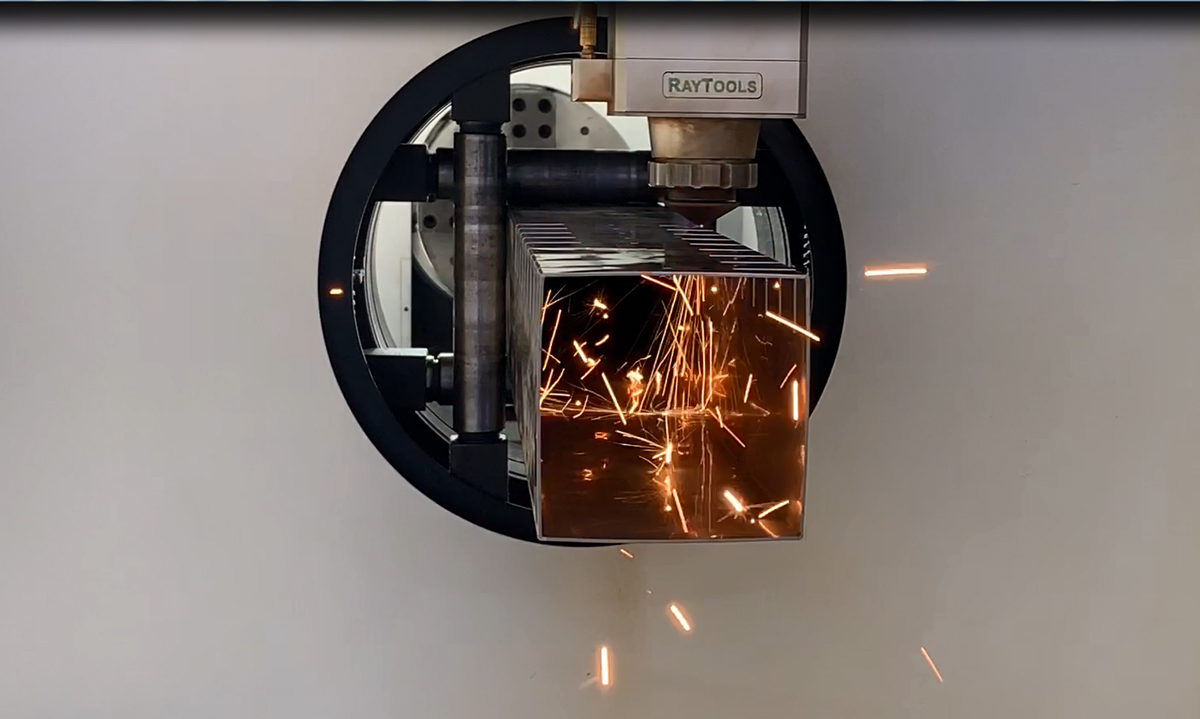

¿Cómo funciona el corte por láser de tubos?
La máquina cortadora de tubos por láser se realiza mediante la aplicación de energía de alta densidad de potencia generada por el enfoque láser. Bajo el control de la computadora, el láser se descarga a través de pulsos, lo que genera un láser de pulso repetitivo de alta frecuencia controlado para formar un haz de cierta frecuencia y un cierto ancho de pulso. El rayo láser de pulso se transmite y refleja a través de la trayectoria óptica y se enfoca en el área de procesamiento a través del grupo de lentes de enfoque. En la superficie de la tubería de metal, se forman pequeños puntos de luz de alta densidad de energía. Los puntos focales se encuentran cerca de la superficie que se va a procesar y se procesan mediante fusión o vaporización instantánea a alta temperatura.
El pulso láser de alta energía chisporroteó instantáneamente un pequeño orificio en la superficie del objeto, bajo el control de la computadora, el cabezal de corte de la máquina de corte por láser de tubos y el material procesado de acuerdo con los gráficos predibujados para un punto de movimiento relativo continuo, de modo que el objeto se procesará en la forma deseada
¿Cómo funciona el corte por láser de tubos?
La máquina cortadora de tubos por láser se realiza mediante la aplicación de energía de alta densidad de potencia generada por el enfoque láser. Bajo el control de la computadora, el láser se descarga a través de pulsos, lo que genera un láser de pulso repetitivo de alta frecuencia controlado para formar un haz de cierta frecuencia y un cierto ancho de pulso. El rayo láser de pulso se transmite y refleja a través de la trayectoria óptica y se enfoca en el área de procesamiento a través del grupo de lentes de enfoque. En la superficie de la tubería de metal, se forman pequeños puntos de luz de alta densidad de energía. Los puntos focales se encuentran cerca de la superficie que se va a procesar y se procesan mediante fusión o vaporización instantánea a alta temperatura.
El pulso láser de alta energía chisporroteó instantáneamente un pequeño orificio en la superficie del objeto, bajo el control de la computadora, el cabezal de corte de la máquina de corte por láser de tubos y el material procesado de acuerdo con los gráficos predibujados para un punto de movimiento relativo continuo, de modo que el objeto se procesará en la forma deseada
Beneficios de la máquina cortadora de tubos por láser de acero
● Corte de precisión. La precisión de corte es alta, el tamaño es exacto, el plano de corte es suave, la pérdida del tubo es pequeña y el material se ahorra
● Tamaño ajustable. Adaptarse a las diferentes necesidades de corte; La longitud del proceso de la máquina de corte por láser de tubos de metal puede ser de 6000 mm * φ10 ~ 220 mm (tubo cuadrado: 10 * 10-150 * 150 mm) La longitud estándar del tubo es de 6 m, y 9 m, 12 m, la longitud se puede personalizar, el diámetro del tubo tiene 160 mm, 230 mm, 300 mm, 350 mm, 500 mm. Lo que puede satisfacer diferentes tamaños de tubería.
● Corte diferente más grueso. Se sigue el dispositivo de enfoque dinámico de la máquina de corte por láser de tubos, por lo que puede manejar materiales de diferentes espesores, básicamente no limitados por el grosor del material.
● Versatilidad: la máquina cortadora de tubos por láser se puede utilizar para cortar una amplia gama de materiales, incluidos metales como acero, aluminio, cobre y latón, etc. Esta versatilidad permite a los fabricantes producir una variedad de productos con una sola tecnología.
● Altamente rentable. El rango de aplicación del corte por láser de tubos es más amplio, además del material, el grosor, pero también en la forma, el tamaño y otros aspectos no son fáciles de limitar. Debido a que el corte por láser de tuberías tiene una alta precisión, los productos después del procesamiento rara vez necesitan un procesamiento de seguimiento, lo que ahorra mucho tiempo y costos, y es un equipo de procesamiento de accesorios de tubería rentable.
● Más seguridad: el corte de tubos por láser es un proceso sin contacto, lo que significa que no hay presión física ni interacción entre la herramienta de corte y el material que se corta. Esto elimina el riesgo de daños en el material o lesiones en el operador. Además, las cortadoras de tubos láser a menudo tienen áreas de corte cerradas, lo que mejora aún más la seguridad.
● Ahorro de costes: Las cortadoras láser de tubos son una inversión en la mejora de los procesos de fabricación. Pueden eliminar el corte manual que requiere mucha mano de obra, reducir el desperdicio de material y mejorar los rendimientos, lo que en última instancia conduce a un ahorro de costos a largo plazo.
¿Qué se puede hacer con un tubo de acero cortado con láser?
Industria aplicable del cortador de tubos láser
Industria Automotriz
Las máquinas cortadoras de tubos por láser se utilizan ampliamente en la industria automotriz para cortar tubos de varias formas y tamaños. Las máquinas se utilizan para cortar tubos de escape, tubos de aire acondicionado, líneas de freno y más. La precisión y la velocidad de las máquinas de corte de tubos por láser han hecho posible que la industria automotriz produzca tubos para sus productos de manera rápida y eficiente.
Industria Aeroespacial
En la industria aeroespacial, la precisión y la exactitud son factores cruciales. Las máquinas cortadoras de tubos por láser se utilizan ampliamente para cortar tubos para motores de aviones, sistemas hidráulicos y sistemas de combustible. Las máquinas pueden cortar diseños de tuberías extremadamente complejos con precisión y velocidad, lo que las convierte en un activo valioso en la industria aeroespacial.

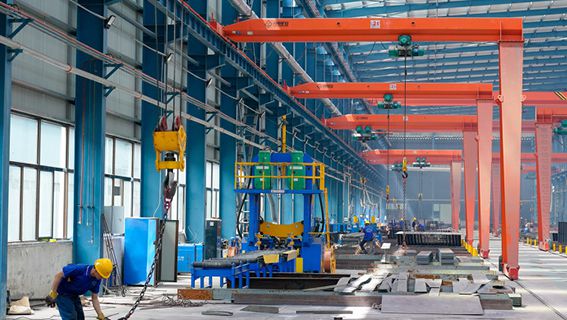

Industria manufacturera
En la industria manufacturera en general, las máquinas cortadoras de tubos por láser se utilizan para cortar tubos en una amplia gama de aplicaciones. Las máquinas se utilizan para cortar tuberías para muebles, equipos de construcción y más. La velocidad y precisión de las máquinas ayudan a los fabricantes a producir tuberías de forma rápida y eficiente, reduciendo el tiempo y los costes de producción.

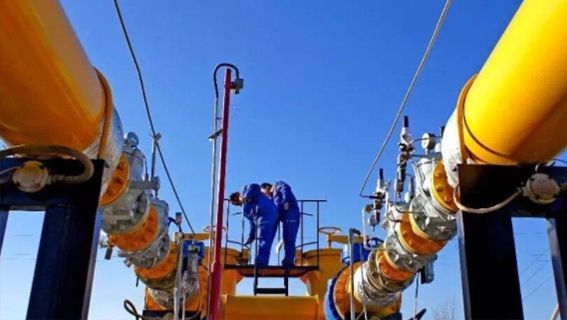

Industria del petróleo y el gas
La industria del petróleo y el gas es una industria basada en el transporte de productos de petróleo y gas a través de oleoductos. Las máquinas cortadoras de tubos por láser se utilizan ampliamente para cortar tubos en esta industria. Las máquinas pueden cortar tubos de diversos materiales, incluidos acero, aluminio y acero inoxidable, con precisión y velocidad.
Industria Médica
La industria médica también está utilizando máquinas de corte de tubos por láser para la fabricación de instrumentos quirúrgicos y dispositivos médicos. Las máquinas pueden cortar tubos de pequeños tamaños con precisión, lo que permite producir diseños intrincados en los tubos.

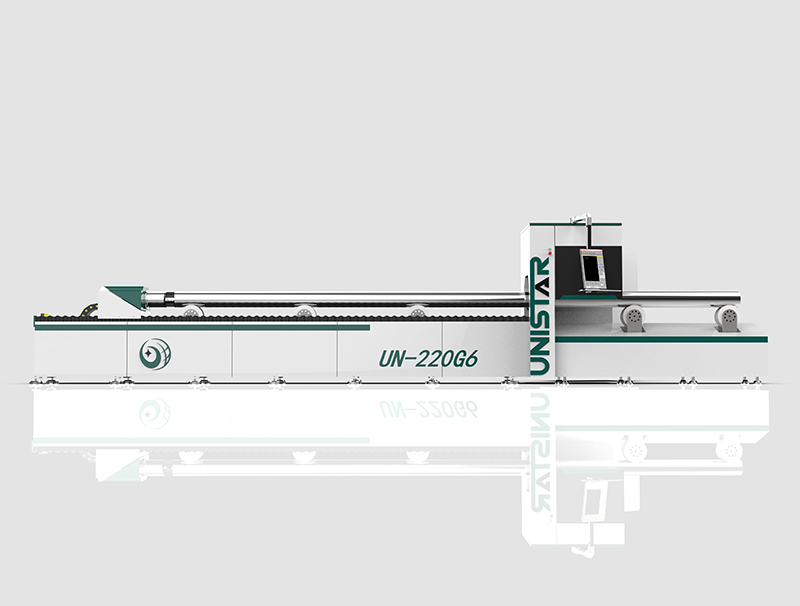

Especificaciones de la cortadora de tubos láser de acero
| NO. | Nombre | Modelo | Cantidad | Comentario |
| 1 | UN-220G6 | 1 juego | UNISTAR | |
| 2 | 3000 W | 1 JUEGO | Raycus/Max/IPG | |
| 3 | Cabezal láser | BM110 | 1 juego | Herramienta de rayos |
| 4 | Sistema de control | 3000DE-M | 1 JUEGO | Bochu |
| 5 | Accesorios para máquinas-herramienta | Sistema de servoaccionamiento de alta velocidad del eje Y | 1 JUEGO | Autobús Delta de Taiwán / Japón Yaskawa |
| 6 | Sistema de servoaccionamiento de alta velocidad del eje W | 1 JUEGO | Autobús Delta de Taiwán / Japón Yaskawa | |
| 7 | Sistema de servoaccionamiento de alta velocidad del eje X | 1 JUEGO | Autobús Delta de Taiwán / Japón Yaskawa | |
| 8 | Sistema de servoaccionamiento de alta velocidad del eje Z | 1 JUEGO | Autobús Delta de Taiwán / Japón Yaskawa | |
| 9 | Reductor | JUEGO DE 3 | Japón Shimpo | |
| 10 | Elemento de control eléctrico | 1 JUEGO | Omron/Schneider | |
| 11 | Válvula proporcional eléctrica | 1 JUEGO | SMC | |
| 12 | Guía ferroviaria | 1 JUEGO | Taiwán Hiwin | |
| 13 | Rejilla | 1 JUEGO | Taiwán YYC | |
| 14 | 220 Mandril neumático | 1 JUEGO | BEUT | |
| 15 | Plataforma de corte de tubos de 6 metros | 1 JUEGO | UNISTAR | |
| 16 | Estantería de carga automática | 1 JUEGO | Opción | |
| 17 | Enfriador de agua | Enfriador de agua Hanli | 1 JUEGO | Wuhan /Hanli |
| 18 | Estabilizador de voltaje | 40KVA | 1 juego | UNISTAR |
Parámetros técnicos

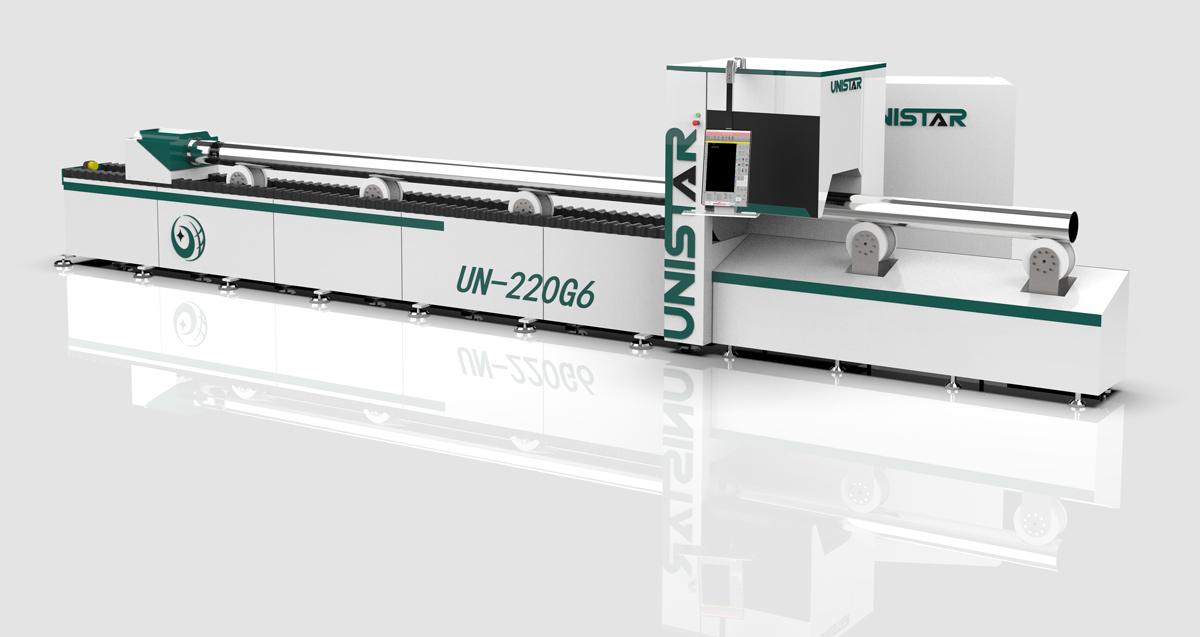

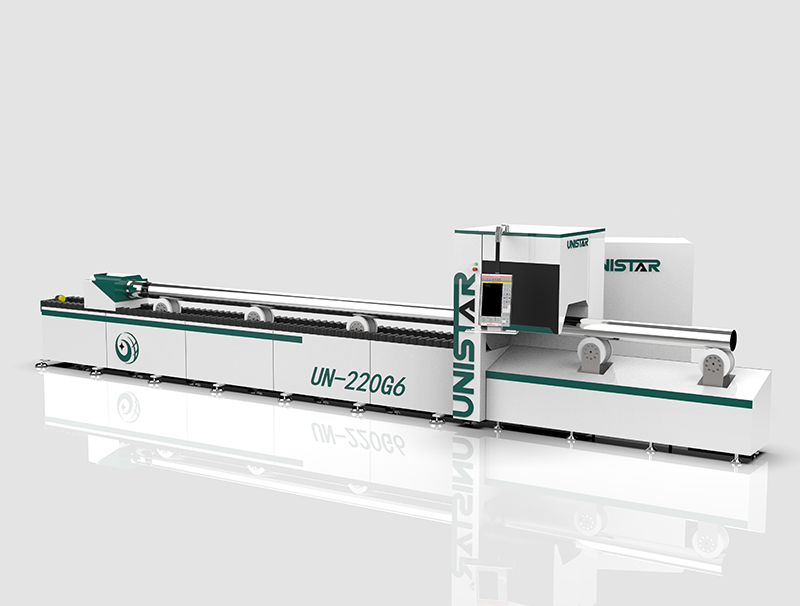

| Nombre | Parámetro de la cortadora láser de tubos (UN-220G6) | Comentario |
| Alcance del procesamiento de tuberías | Tubo redondo: φ10-φ220 Tubo cuadrado: 150 * 150 El círculo exterior es menor que φ220I-viga/canal de acero: No. 14 Max | Tubería estándar nacional estándar |
| Recorrido del eje X | ≤260 mm | |
| Recorrido del eje Y | Y: 6000 mm | |
| Carrera B | Rotación inalámbrica | |
| Recorrido del eje Z | ≥260 mm | |
| Precisión de rotación | ≤0,1 mm/m | |
| Precisión de posicionamiento repetida | ≤0,05 mm/m | |
| Velocidad máxima de funcionamiento en vacío | 80 m/min | Con el aumento del peso de la tubería, la velocidad de procesamiento y los parámetros de movimiento de carrera en vacío deben reducirse en consecuencia |
| Velocidad máxima de ralentí | 75r/min | |
| Longitud de fabricación | 3000mm | Opción |
| Longitud de la cola | 100mm | De acuerdo con la tubería de procesamiento, se realiza bajo la condición de un diseño de proceso razonable |
| Masa máxima de un solo tubo | 300kg | |
| Fuente de alimentación | ||
| Tensión de alimentación nominal | 3 fases 380V | |
| Frecuencia | 50Hz | |
| Clase de protección total de la fuente de alimentación | IP54 | |
Proyectos de corte láser de tubos de acero
Componente de la máquina cortadora de tubos por láser de fibra
La estructura integral de soldadura de tuberías se verifica mediante análisis de elementos finitos. Recocido para eliminar la tensión interna después del acabado, resolver mejor la tensión causada por la soldadura y el procesamiento, mejorando así la rigidez y estabilidad del equipo, una vida útil más larga

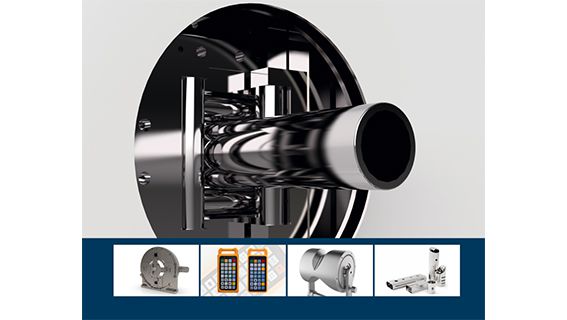

Mandril neumático totalmente automático
1. Mandril neumático doble automático, estable y eficiente. Un clip abierto con tecla, centrado automático, la velocidad es 3 veces mayor que la del mandril eléctrico
2. Tanto los mandriles delanteros como los traseros están engranados, y el par de salida de la transmisión de engranajes rectos 2M tiene un pequeño rango de fluctuación y alta precisión.
3. La pinza del mandril neumático delantero está diseñada con orificios cuadrados, lo que mejora en gran medida las especificaciones de la pinza del tubo cuadrado y tiene un rango de aplicación más amplio.

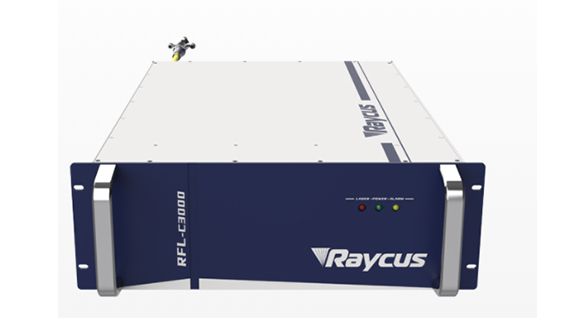

Fuente láser
Raycus /Max/Alemania IPG
En comparación con los láseres tradicionales, los láseres de fibra tienen una mayor eficiencia de conversión fotoeléctrica, un menor consumo de energía y una mayor calidad del haz. Los láseres de fibra son compactos y están listos para su uso. Debido a su modo de salida láser flexible, se puede integrar fácilmente con el equipo del sistema

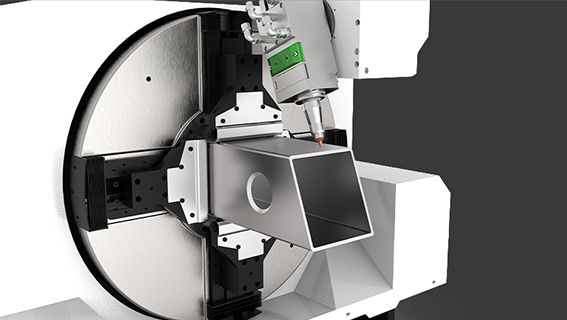

Cabezal láser de enfoque automático
Excelente diseño: la configuración óptica optimizada y el diseño de flujo de aire suave y eficiente mejoran significativamente la calidad y la eficiencia del corte;
Enfoque automático: enfoque automático, reduce la intervención humana, rango de enfoque automático -12 ~ + 10 mm, precisión de enfoque 0,05 mm;
Lente de protección múltiple: la lente de protección de aumento de colimación, protege eficazmente la lente de colimación;
Soporte de espejo tipo cajón: Reemplazo rápido y sencillo de lentes protectoras;
Alta adaptabilidad: Con QBH y QD y otras interfaces de fibra, se puede adaptar a una variedad de láseres convencionales.

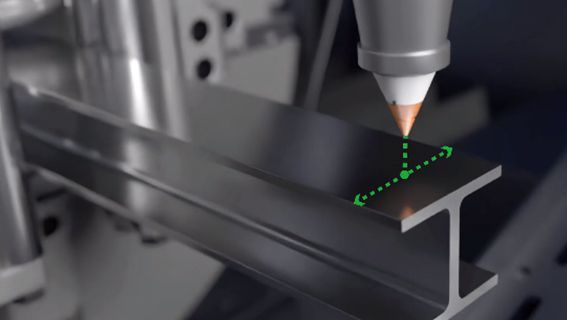

Sistema de control Cypcut FSCUT 3000S
1) Admite el corte de alta precisión y alta eficiencia de tubos cuadrados, tubos redondos, tubos estirados en forma de pista y en forma ovalada.
2) Admite acero L, acero de canal, acero I y otros aceros especiales, mejora la precisión de corte del acero especial
3) El centrado de un solo lado puede resolver eficazmente el problema de la precisión de la posición del orificio y mejorar la precisión de la distancia al borde de la posición del orificio
4) Admite una variedad de cortes de acero de formas especiales. Como acero I, acero de canal, acero angular, tubería ovalada, tubería de cintura, tubería poligonal, etc., y para estas tuberías de forma especial también se pueden ubicar automáticamente

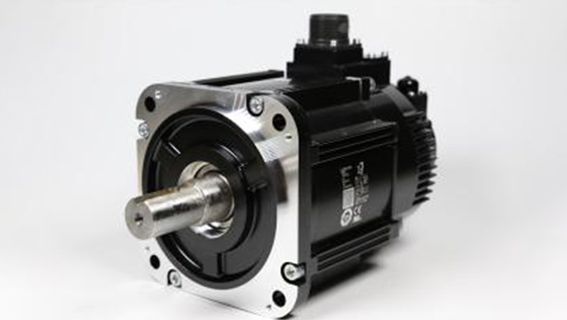

Sistema de controladores
Motor del eje X: Taiwán delta 850W Servomotores y controladores
Motor del eje Y: Taiwán delta 850W Servomotores y controladores
Motor del eje Z: Taiwán delta 400W Servomotor y controlador
Motor del mandril delantero: 1.8KW Taiwán delta Servomotor y controlador
Motor del mandril trasero: 1.3KW Taiwán delta Servomotor y controlador

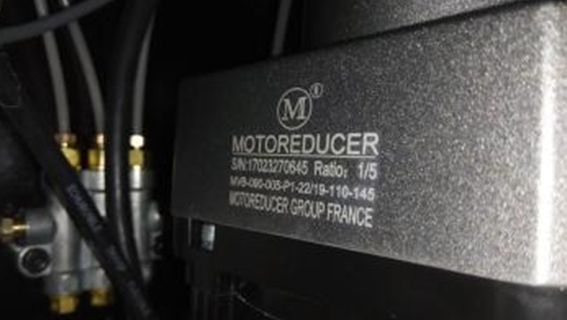

Reductor
100000 horas de vida útil
Más estable y rentable
Mantenimiento gratuito

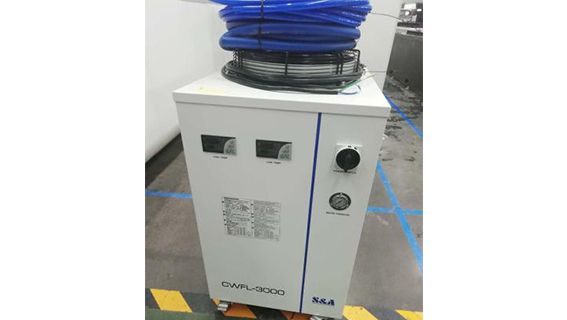

Sistema de refrigeración por agua
Sistemas de enfriamiento profesionales, la temperatura del agua en exceso de la unidad de refrigeración de temperatura prescrita automáticamente cuando se enfría, la unidad de refrigeración se detiene automáticamente cuando la temperatura del agua está por debajo de la temperatura de refrigeración especificada.

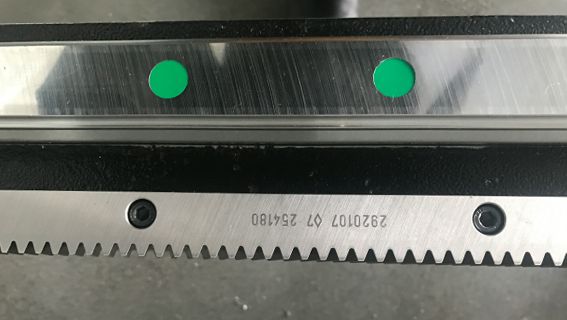

Guía de carril y cremallera
Guía ferroviaria: Guía ferroviaria Hiwin de importación de Taiwán
Alta precisión de posicionamiento, menos desgaste puede mantener la precisión durante mucho tiempo
Puede soportar la carga en las direcciones izquierda y derecha al mismo tiempo, fácil montaje e intercambiabilidad, estructura de lubricación simple
Bastidor helicoidal YYC: el error de precisión acumulado del nivel de molienda es de 0,022 mm / 300 mm
La cremallera helicoidal tiene las ventajas de una gran superficie de contacto, poco ruido, pequeño espacio y gran capacidad de carga en comparación con la cremallera recta

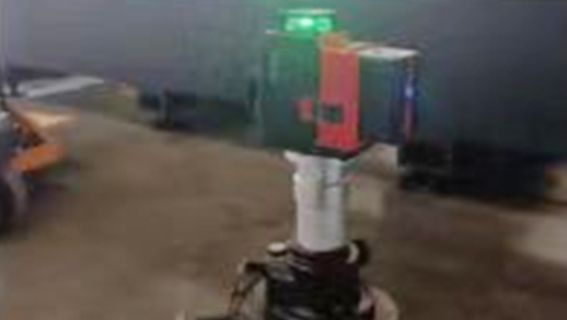

Proceso de fabricación de la máquina cortadora de tubos por láser de acero UNISTAR
Instale el pie de la base de la cama. Ajuste la altura del pie base de acuerdo con el resultado de la prueba del nivel láser para garantizar la precisión de la instalación posterior

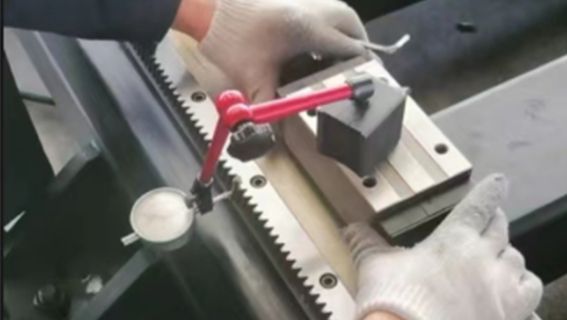

Instalación del riel guía
Uso del colimador automático fotoeléctrico para detectar la rectitud y planitud del riel guía, para garantizar que el valor de detección esté dentro del rango estándar
Configuración del bastidor
Cada orificio del tornillo está marcado, las pequeñas empresas no marcan el medidor ni marcan el medidor varios metros, la posición relativa del riel guía y el bastidor se fija mediante la varilla de medición y se recoge la posición multipunto, y las estadísticas y el análisis de datos se llevan a cabo después de que el indicador de cuadrante detecte la distancia para garantizar que los dos estén paralelos

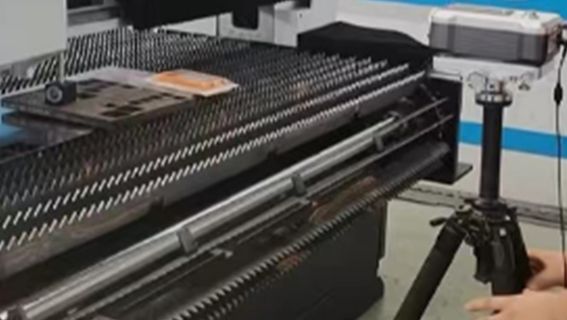

Detección de precisión de posicionamiento
El error de rectitud y verticalidad medido por interferómetro láser es de una micra.
Pruebe la precisión de posicionamiento del eje X.Y para garantizar la precisión de funcionamiento de toda la máquina

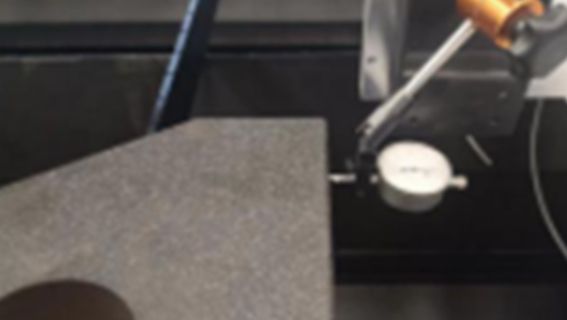

Detección de verticalidad
Una vez instalada la viga, la prueba de coaxialidad se lleva a cabo utilizando el método de medición de coordenadas para garantizar la perpendicularidad relativa de los ejes Z, Y y Z

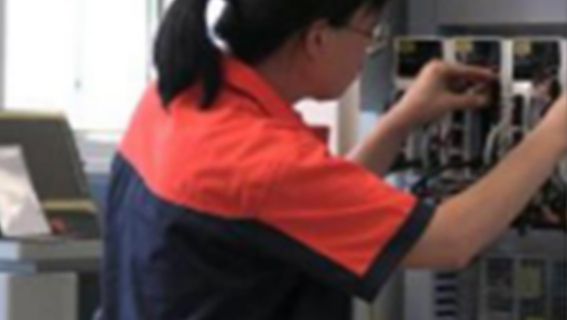

Montaje de circuitos eléctricos
Diseño razonable, separación eléctrica fuerte y débil, para garantizar la estabilidad del producto, fácil mantenimiento y fuerte capacidad antiinterferente, cada componente eléctrico tiene una definición y marca, fácil de mantener más adelante

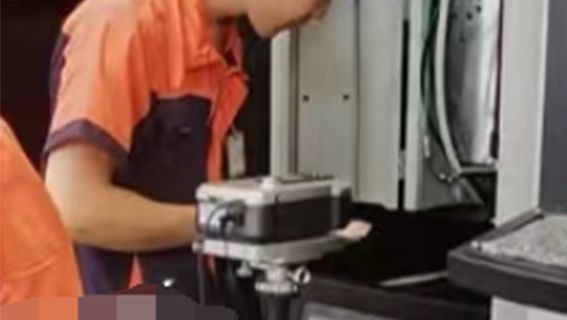

Inspección de calidad de toda la máquina
Prueba de medidor de potencia láser. Asegúrese de que la potencia de salida del láser esté dentro del rango especificado
Depurar muestra de corte
Departamento de depuración, prueba de corte de todo tipo de muestras de placas, una máquina de prueba que funciona con calidad y precisión de corte
¿POR QUÉ ELEGIRNOS?
Garantía de calidad
Comprometidos con la calidad
Nos asociamos con el mejor proveedor de piezas.
La instalación y puesta en marcha del equipo está a cargo de ingenieros técnicos profesionales, con más de 10 años de rica experiencia, mantienen una alta precisión.
Precios competitivos
Pre-compra, soporte en línea de los equipos de ventas para responder a cualquiera de sus preguntas, ofrecer una prueba de muestra gratuita, después de la compra, tenemos personal de servicio de seguimiento para informar el estado de producción del equipo
Servicio postventa completo
Tiempo de garantía de la máquina 3 años
Ingeniero técnico, soporte y servicio en línea las 24 horas.
Ofrecer aprendizaje y capacitación en el extranjero.
Una variedad de canales de servicio postventa, QQ, Skype, whatsapp,
Correo electrónico, Viver, sistema de control remotoVideoconferencia en línea, Múltiples formas de ayudar a los clientes a resolver problemas
Reputación y confiabilidad
El equipo UNISTAR se vende en todo el mundo, diferentes continentes y países tienen nuestros productos, y hay estaciones de distribución y estaciones de servicio en muchos países, obtienen elogios y reconocimiento constantes, los clientes también pueden comprar localmente, ahorrando mucho tiempo y costos
Máximo beneficio para el cliente
No solo vendemos productos, nuestro principal objetivo es llevar a cabo soluciones personalizadas para ayudar a los clientes. De acuerdo con las necesidades detalladas de los clientes, comprometidos con la industria, análisis integral, para desarrollar el más eficiente y el uso del programa, para lograr el máximo valor.
Equipo innovador y apasionado
Contamos con un equipo joven innovador y apasionado. Nuestro entusiasmo y actitud de trabajo profesional le harán sentir que es un placer trabajar con nosotros. No solo puede comprar el producto adecuado para usted, sino que también puede sentir el poder de nuestro equipo y cultura corporativa
Preguntas frecuentes sobre el corte de tubos por láser
P1: ¿Qué tipo de material puede cortar un tubo láser?
A1: Puede cortar acero inoxidable, acero al carbono, chapa galvanizada, oro, plata, cobre y aluminio todo tipo de tubos metálicos.
P2: ¿Cuáles son las piezas de desgaste de la máquina cortadora de tubos por láser?
A2: Boquilla, anillo cerámico, protege la lente y el elemento óptico.
P3: ¿Su fábrica aceptó la producción OEM?
A3: Sí, podemos personalizar la máquina y el logotipo de acuerdo con los requisitos de los clientes
P4: ¿Cuál es la velocidad máxima de desplazamiento de los ejes X, Y, Z?
A4: la velocidad del eje X y del eje Z puede ser de hasta 80 m / min, la velocidad de movimiento del mandril trasero del eje Y es de aproximadamente 80 m / min
P5: ¿El corte por láser de tuberías necesita corte asistido por gas?
A5: SÍ, la tubería de acero al carbono de corte necesita O2, el tubo de acero inoxidable elige N2 o aire
La opción es el compresor de aire, pero es mejor elegir gas. Este corte efectivo es mejor
P6: ¿Cuáles son los accesorios opcionales para el cortatubos de metal?
A6: Contiene principalmente compresor de aire, presurizador, también puede elegir un dispositivo de carga hacia arriba y hacia abajo (para la alimentación automática ahorra mano de obra y tiempo).
P7: ¿Qué longitud de tubo de metal puedo procesar?
A7: Generalmente, la longitud de la tubería de acero que podemos hacer es de 6 m / 9 m / 12 m, el diámetro de la tubería tiene 160 mm, 230 mm, 350 mm, 450 mm, 500 mm, 850 mm, etc., equiparemos la longitud rotativa adecuada de acuerdo con la solicitud del cliente.
P8: ¿Qué tipo de capacitación y servicio postventa ofrecen?
A8: Apoyamos la capacitación y la guía en línea del ingeniero, y también cuando se envíe, enviaremos un video de capacitación, instrucciones del manual del usuario junto con la máquina. El 90% de los clientes pueden aprenderlo bien. Podemos enviar capacitación de ingenieros al extranjero si el cliente lo necesita.
P9: ¿A qué debe prestar atención al cortar?
R9: Antes de comenzar el proceso de mecanizado, es importante verificar que el procedimiento de selección sea correcto, que los parámetros del proceso se hayan nombrado correctamente, que el gas auxiliar externo esté disponible y que la posición de la placa sea precisa.
Para evitar la deformación de la chapa durante el mecanizado, que podría dar lugar a colisiones, es crucial evitar cualquier perturbación. Cuando la máquina está en funcionamiento, el operador debe permanecer atento y no abandonar la máquina, garantizando su seguridad personal en todo momento.
P10: ¿Por qué recalibrar al cambiar diferentes materiales de corte y diferentes tipos de boquillas? ¿Qué debe hacer si la calibración automática no se realiza correctamente?
A10: La altura se controla mediante un sensor capacitivo, que está influenciado por el material, la superficie en contacto y la distancia entre el sensor y el material.
Las diferentes boquillas tienen diferentes áreas de contacto, por lo que cambiar los tipos de boquillas requiere una recalibración.
Si falla la calibración automática, realice la calibración manual ejecutando el comando M70 en el modo de entrada manual de datos (MDI) o cambie a la calibración manual.
