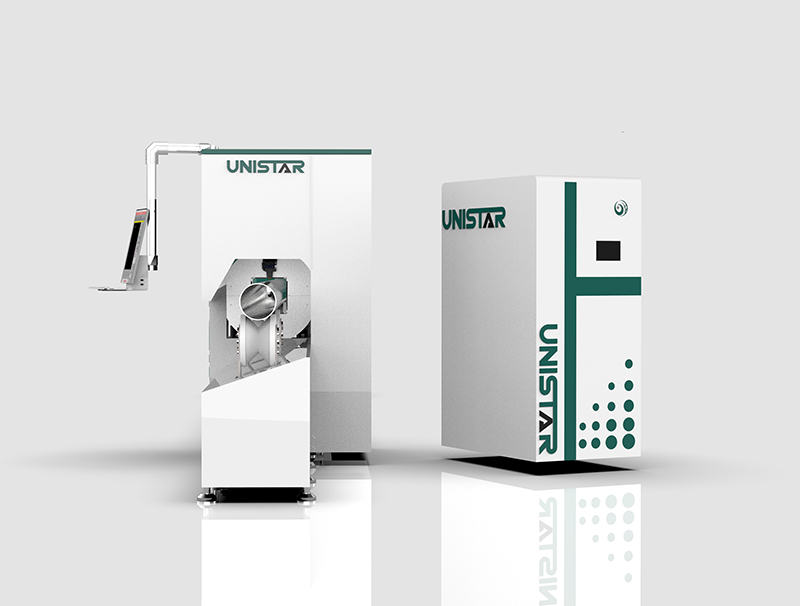

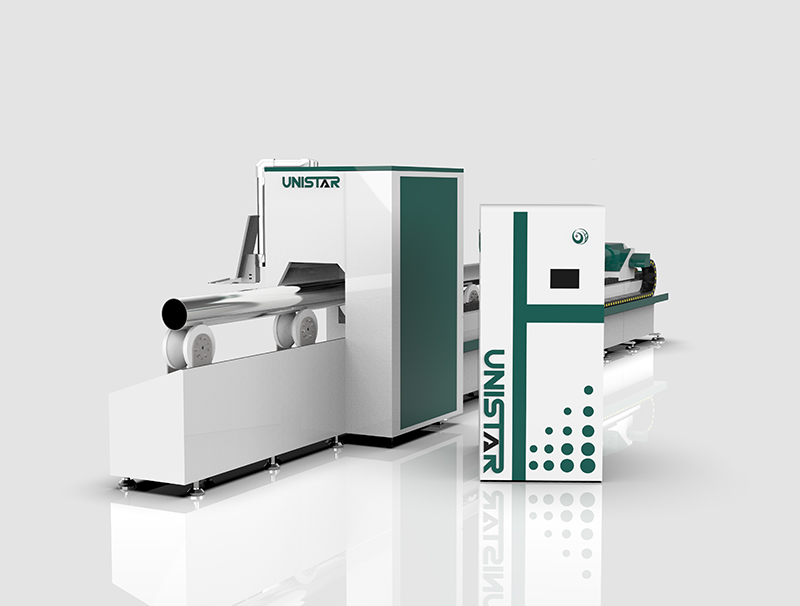

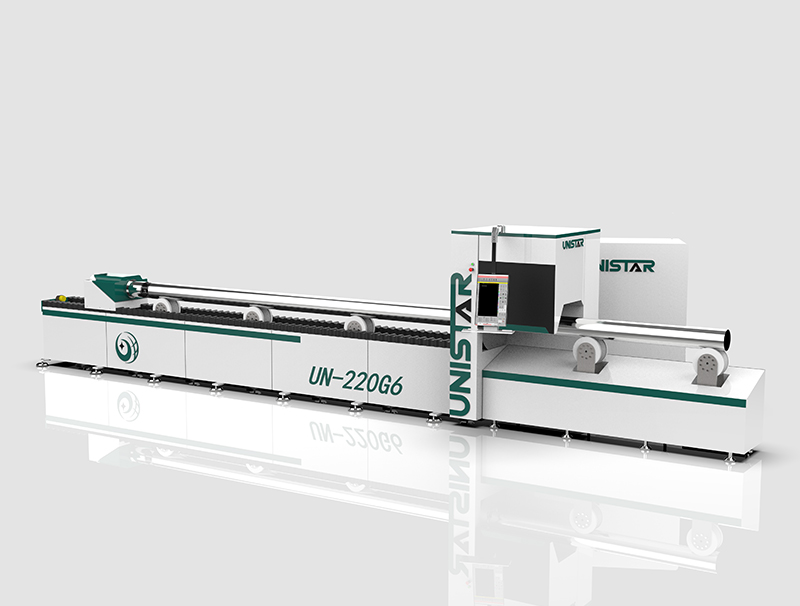

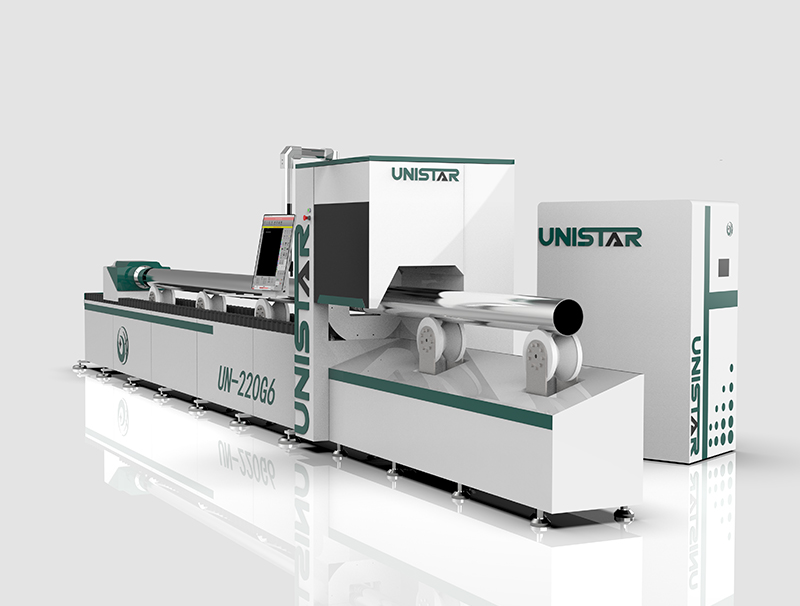

La máquina cortadora de tubos por láser de acero es un tipo de máquina de corte por láser diseñada específicamente para cortar tubos y tuberías. Es conocido por su precisión, eficiencia y velocidad. La máquina utiliza un láser de fibra para cortar tubos y tuberías de diversos materiales como acero al carbono, acero inoxidable, aluminio, latón, acero aleado, acero al silicio, acero para muelles, aleación de aluminio, placa galvanizada, placa de zinc aluminizado.
¿Qué es una máquina de corte por láser de tubos de acero?
La máquina cortadora de tubos por láser de acero es un tipo de máquina de corte por láser diseñada específicamente para cortar tubos y tuberías. Es conocido por su precisión, eficiencia y velocidad. La máquina utiliza un láser de fibra para cortar tubos y tuberías de diversos materiales como acero al carbono, acero inoxidable, aluminio, latón, acero aleado, acero al silicio, acero para muelles, aleación de aluminio, placa galvanizada, placa de zinc aluminizado.
La capacidad de corte de la máquina depende del grosor del tubo o tubería y del tipo de material. Sin embargo, puede manejar una amplia gama de diámetros de tubo, desde pequeños hasta medianos y grandes. Es ideal para cortar tubos y tuberías que se utilizan en diversas industrias, como la automotriz, aeroespacial, médica y de construcción.
¿Cómo funciona?
La máquina cortadora de tubos de fibra funciona según el principio de luz láser enfocada e intensa. Utiliza un rayo láser de fibra de alta potencia generado por un resonador láser. Luego, el rayo láser se transmite a través de una serie de espejos, y el rayo se enfoca a través de un mecanismo de lente sobre la superficie del tubo o tubería.
El rayo láser enfocado crea un pequeño punto focal en la superficie del tubo, y el intenso calor generado por el rayo láser provoca una rápida fusión y evaporación del material. Este proceso continúa hasta que el rayo láser corta el tubo, creando un borde de corte limpio y preciso.
Ventajas de la cortadora láser de fibra para el corte de tuberías
1. Precisión
La máquina cortadora de tubos por láser proporciona alta precisión y exactitud en el corte debido a su rayo láser enfocado. Ofrece un corte suave y limpio, sin rebabas ni deformaciones.
2. Velocidad
La velocidad de la máquina es una de sus ventajas más significativas. La máquina cortadora de tubos por láser puede cortar tubos y tuberías en cuestión de segundos, lo que lo convierte en un proceso increíblemente rápido y eficiente en comparación con los métodos de corte tradicionales.
3. Versatilidad
El cortador de tubos láser puede cortar una amplia gama de materiales, como acero, aluminio, latón y cobre. También puede manejar una amplia gama de diámetros de tubo, desde pequeños hasta medianos y grandes.
4. Rentable
Es una opción rentable debido a su precisión y eficiencia. Reduce el desperdicio de material y acelera el proceso de producción, lo que se traduce en un ahorro en los costes de producción.
5. Fácil de usar
La máquina es fácil de usar, sin necesidad de programación o configuración complicada. Puede ser operado por una sola persona y no requiere ninguna herramienta o equipo adicional.
La máquina cortadora de tubos por láser es una tecnología innovadora que ha revolucionado la industria del corte de tubos y tuberías. Proporciona alta precisión, velocidad y eficiencia y puede manejar una amplia gama de materiales y diámetros de tubo. La naturaleza rentable y la facilidad de uso lo convierten en una excelente inversión para las empresas que buscan aumentar su productividad y rentabilidad.
¿Cuánto cuesta una máquina de corte por láser de fibra de tubos?
El costo del cortador de tubos láser puede variar según una serie de factores, incluida la marca, la calidad, la potencia del láser y el tamaño. En promedio, una máquina cortadora de tubos láser puede costar entre $ 10,000 y $ 100,000 o más.
Cuanto más avanzada sea la máquina, mayor será el costo. Los modelos más caros pueden venir con características adicionales como sistemas de alimentación automática, rutas de corte controladas por computadora y tecnología láser de alta gama. Sin embargo, estas máquinas generalmente están diseñadas para plantas de fabricación más grandes que tienen una gran demanda de corte de precisión.
Para las tiendas o negocios más pequeños, una opción menos costosa puede ser más práctica. Hay una variedad de máquinas de corte de tubos por láser de gama media disponibles en el mercado que ofrecen una calidad y confiabilidad decentes a un precio más asequible. Algunas de estas máquinas láser de tubo pueden costar entre $ 20,000 y $ 50,000, según el modelo y las características específicas.
También es importante tener en cuenta los costos a largo plazo asociados con la posesión de una máquina cortadora de tubos láser. Los costos de mantenimiento y reparación pueden acumularse con el tiempo, especialmente si la máquina se usa mucho. Es esencial tener en cuenta estos gastos a la hora de sopesar el coste total de la máquina.
En última instancia, el costo de una máquina cortadora de tubos láser dependerá de las necesidades específicas del negocio y del nivel de calidad y precisión requerido para el trabajo que se está realizando. Es importante investigar y comparar precios y características antes de realizar una compra final.
Garantía de calidad

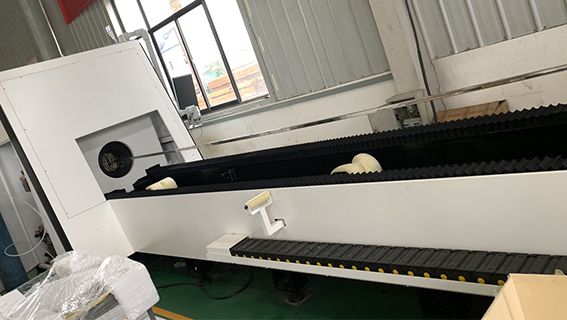

Bancada de la máquina
● La estructura integral de soldadura de tuberías se verifica mediante análisis de elementos finitos. Recocido para eliminar la tensión interna después del acabado, resolver mejor la tensión causada por la soldadura y el procesamiento, mejorando así la rigidez y estabilidad del equipo, una vida útil más larga
● El marco de soporte especial de diámetro reductor, evita la deformación por pandeo de la tubería, mejora la precisión de corte y prolonga la vida útil del mandril, puede cumplir con el corte de la mayor parte de la tubería, y la rueda reductora está grabada con la escala de especificación de la tubería, de acuerdo con la especificación de la tubería, ajustar la escala correspondiente de la rueda reductora puede ser una operación simple y eficiente

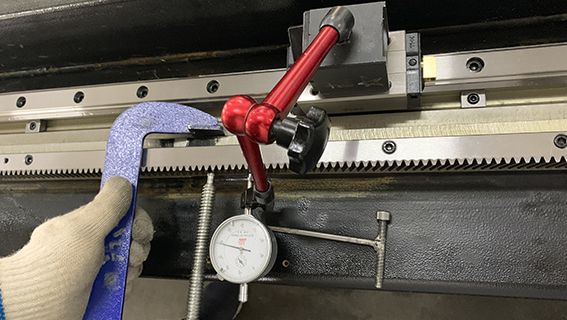

Medición de la precisión de la guía de carril
Utilice un instrumento de medición de alta precisión para la detección y el análisis de datos, detecte la rectitud y la planitud del riel guía y garantice la precisión de la instalación
Dos mandriles neumáticos
● Con función central autorregulada.
● Tanto el mandrile delantero como el trasero están engranados, y el par de salida de la transmisión de engranajes rectos 2M tiene un pequeño rango de fluctuación y alta precisión.
● La corredera del mandril trasero está hecha de material de aleación de aluminio, baja densidad y peso ligero, lo que puede mejorar en gran medida la velocidad de funcionamiento del eje Y

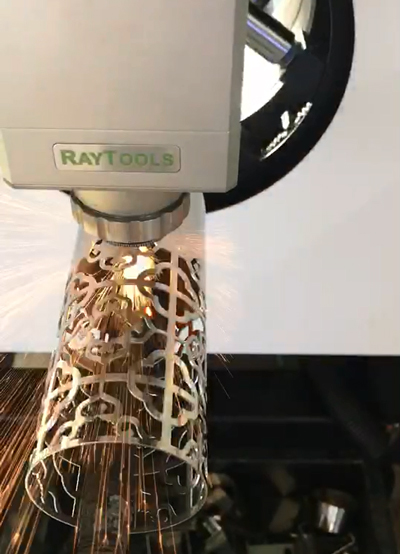

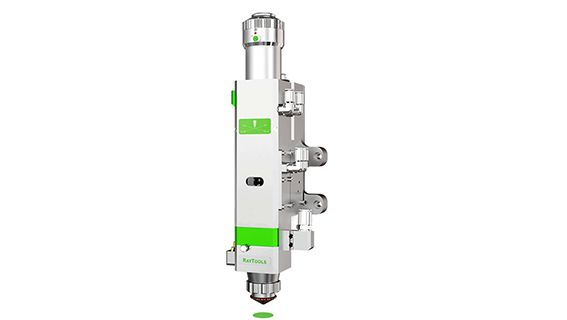

Cabezal láser Raytool
● Ajuste de enfoque tipo perilla, ajuste fino y flexible, rango ajustable de 10 ~ -15 mm, precisión de ajuste de 0,05 mm
● Se agrega un espejo protector al colimador para evitar eficazmente que el polvo caiga en el colimador y cause daños
● Estante de vidrio con cubierta tipo cajón para un fácil reemplazo

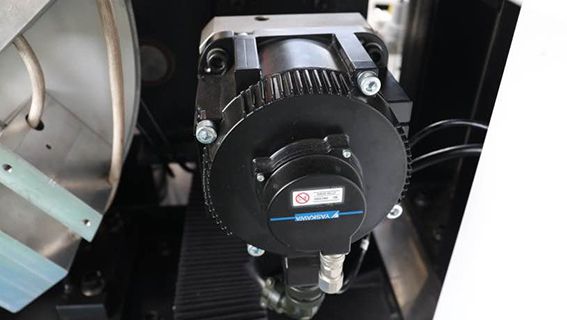

Motor y controladores
● Servomotor y controladores Yaskwa de Japón
● Se realiza un control de circuito cerrado de posición, velocidad y par
● El rendimiento de alta velocidad es bueno, la velocidad nominal general puede alcanzar 2000 ~ 3000 RPM
● Fuerte capacidad anti-sobrecarga, puede soportar tres veces la carga de par nominal.
● El tiempo dinámico de aceleración y desaceleración del motor es corto, generalmente dentro de decenas de milisegundos

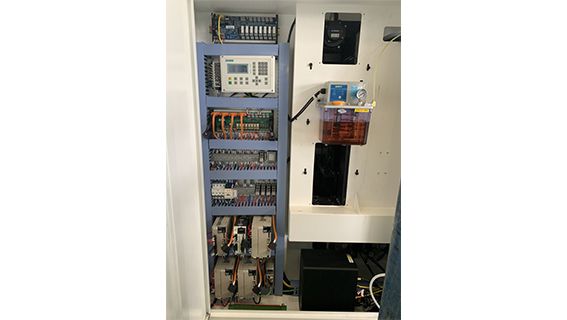

Armario de control
Accesorios Schneider Electric, sistema automático de llenado de aceite

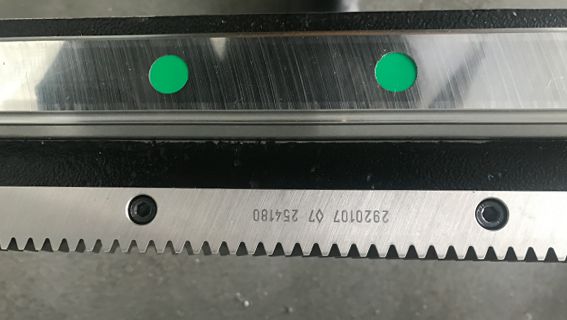

Guía de carril y cremallera
● Guía ferroviaria HIWIN de Taiwán, tiene alta precisión, sin deformación después de un uso prolongado,
y larga vida.
● Taiwán YYC Cremallera helicoidal y piñón La dureza de hasta 60-65 grados, después del enfriamiento por láser, no dañará los factores relacionados de la cremallera, incluso en alta resistencia, alta carga bajo trabajo continuo de alta velocidad, no habrá problemas de calidad

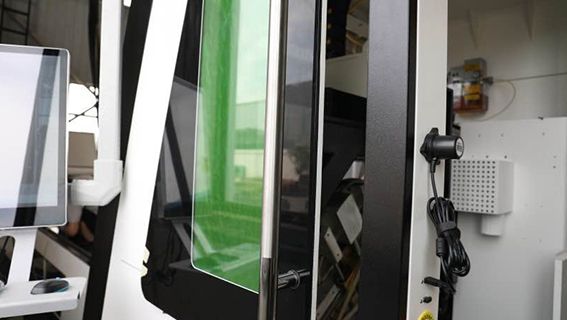

Cubierta de protección rodeada
● La forma de la máquina herramienta está diseñada para rodear el área de corte y está equipada con un ventilador de succión para descargar el corte
● El corte de humo puede optimizar en gran medida el entorno de producción y bloquear los deslumbrantes haces de luz y el fuego residual durante el corte.
● Star splash garantiza la seguridad personal de los operadores
Guía de mantenimiento de la máquina de corte por láser de tubos de acero
1. Mantenga la máquina limpia: El polvo y otras partículas de suciedad pueden acumularse en varias partes de la máquina, lo que puede provocar daños. Limpiar la máquina con regularidad ayudará a evitar que esto suceda. Utilice una aspiradora o aire comprimido para eliminar el polvo y las partículas de suciedad de la máquina.
2. Lubricar la máquina: Lubricar las partes móviles de la máquina es vital para garantizar un movimiento suave y reducir la fricción. Aplique lubricación a los rieles, husillos de bolas y otras piezas móviles.
3. Verifique la alineación de la máquina: La alineación adecuada de la máquina es esencial para garantizar cortes precisos. Verifique la alineación del rayo láser, el cabezal de corte y otros componentes de la máquina para asegurarse de que estén alineados correctamente.
4. Limpie regularmente la óptica: La óptica desempeña un papel fundamental en la producción de cortes precisos. Mantener la óptica limpia puede aumentar la calidad del corte y prolongar la vida útil del tubo láser. Use un paño suave o un hisopo de algodón para limpiar las lentes y los espejos.
5. Monitoree el enfriador de agua: El enfriador de agua es un componente crítico de la máquina de corte por láser, ya que evita el sobrecalentamiento del tubo láser. Controle regularmente la temperatura del agua de refrigeración y asegúrese de que esté en el nivel correcto.
6. Reemplace las piezas desgastadas: En caso de desgaste de los componentes de la máquina, reemplácelos inmediatamente para evitar daños mayores. Cualquier pieza desgastada, como la boquilla y la lente de enfoque, entre otras, debe reemplazarse rápidamente para mantener la calidad de los cortes.
7. Operadores de trenes: El funcionamiento adecuado de la máquina de corte por láser de tubos de acero es crucial para su longevidad. La capacitación adecuada de los operadores ayudará a minimizar el error humano y garantizará que la máquina se use correctamente.

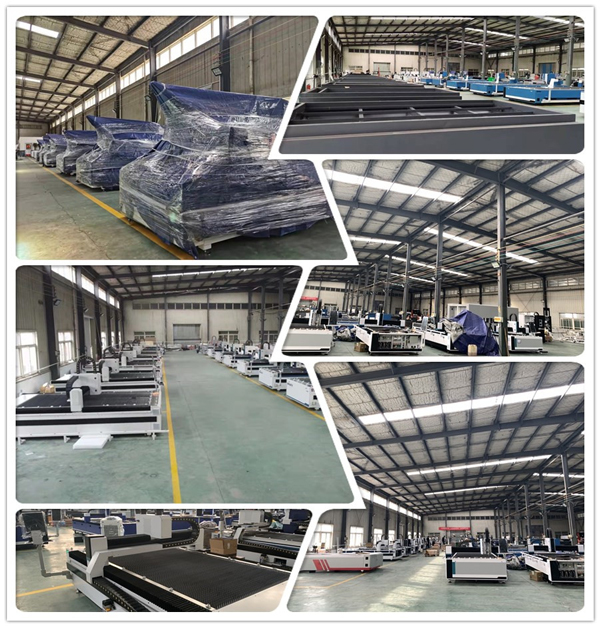

Visitando nuestra fábrica
El taller de producción láser Jinan UNISTAR es una planta de fabricación para diseñar, ensamblar y probar máquinas de corte por láser de alta precisión. Los talleres suelen incluir una variedad de estaciones de trabajo, como diseño e ingeniería, fabricación y soldadura, ensamblaje y pruebas, y control de calidad.
Parámetro de la máquina de corte por láser de tubos
| Modelo | UN-220G6 | UN-250G12 | UN-350G12 |
| Poder | 2000W-6000W | 2000W-6000W | 2000W-6000W |
| Diámetro efectivo del corte de tubos circulares | Φ15-230mm | Φ15-250mm | Φ15-350mm |
| Diámetro de corte efectivo de la tubería cuadrada | □15-230 mm | □20-250 mm | □15-350 mm |
| Precisión posicional | ±0,05 mm | ±0,05 mm | ±0,05 mm |
| Precisión de posicionamiento repetida | ±0,05 mm | ±0,05 mm | ±0,05 mm |
| Velocidad máxima de movimiento | 110 m/min | 110 m/min | 80 m/min |
| Aceleración máxima | 1.5G | 1.5G | 0.8G |
| Fuente láser | Raycus /Max/IPG | ||
| Cabezal láser | Herramienta de rayos | ||
| Material de la cola | Cero relaves | ||
| Carga del mandril | 300KG | 900KG | |
Muestras de cortador de tubos láser CNC
Estricto proceso de producción
La producción de equipos láser Jinan UNISTAR controla estrictamente cada detalle de producción, ensamblaje y puesta en marcha a través de pruebas y calibración de instrumentos de precisión, para garantizar la precisión y estabilidad de la máquina

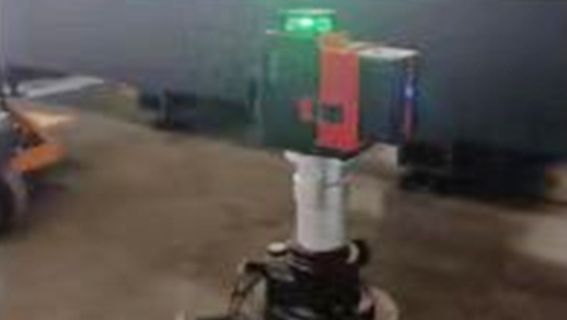

Instale el pie de la base de la cama
Ajustar la altura del pie base
de acuerdo con el resultado de la prueba del nivel láser para garantizar la precisión de la instalación posterior

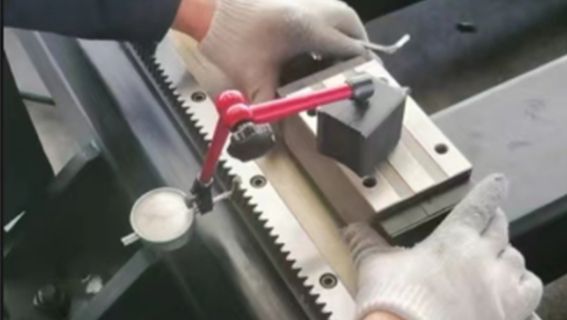

Instalación del riel guía
Uso del colimador automático fotoeléctrico para detectar la rectitud y planitud del riel guía, para garantizar que el valor de detección esté dentro del rango estándar
Configuración del bastidor
Cada orificio del tornillo está marcado, las pequeñas empresas no marcan el medidor ni marcan el medidor varios metros, la posición relativa del riel guía y el bastidor se fija mediante la varilla de medición y se recoge la posición multipunto, y las estadísticas y el análisis de datos se llevan a cabo después de que el indicador de cuadrante detecte la distancia para garantizar que los dos estén paralelos

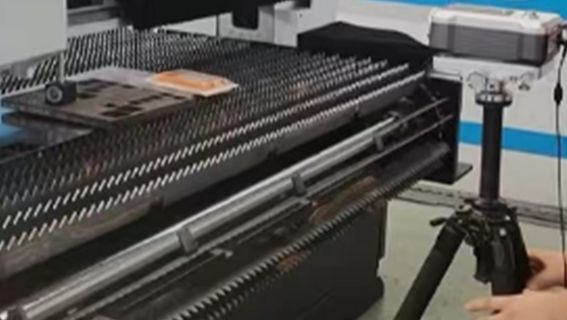

Detección de precisión de posicionamiento
El error de rectitud y verticalidad medido por interferómetro láser es de una micra.
Pruebe la precisión de posicionamiento del eje X.Y para garantizar la precisión de funcionamiento de toda la máquina

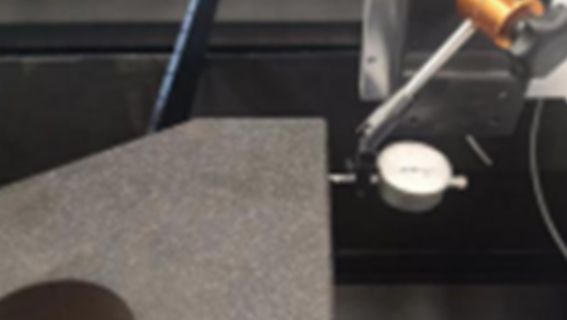

Detección de verticalidad
Una vez instalada la viga, la prueba de coaxialidad se lleva a cabo utilizando el método de medición de coordenadas para garantizar la perpendicularidad relativa de los ejes Z, Y y Z

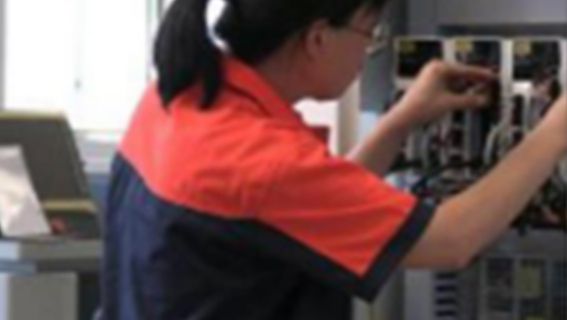

Montaje de circuitos eléctricos
Diseño razonable, separación eléctrica fuerte y débil, para garantizar la estabilidad del producto, fácil mantenimiento y fuerte capacidad antiinterferente, cada componente eléctrico tiene una definición y marca, fácil de mantener más adelante

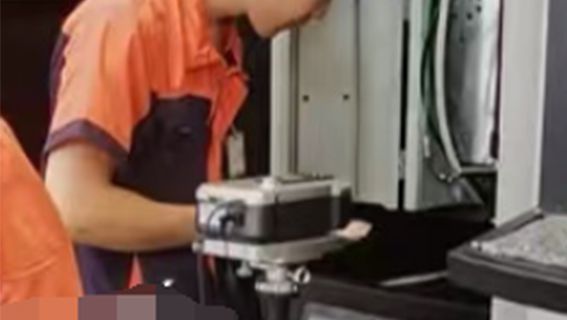

Inspección de calidad de toda la máquina
Prueba de medidor de potencia láser. Asegúrese de que la potencia de salida del láser esté dentro del rango especificado
Servicio postventa
Soporte tecnológico
Enviaremos a nuestro ingeniero al lugar de los clientes para ayudar a instalar, probar la máquina y capacitar a los técnicos de los clientes, nuestro ingeniero se quedará en el lugar de los clientes durante 5-7 días, los clientes deben pagar los boletos aéreos de ida y vuelta / hoteles / tarifas de comida / tarifa de visa para nuestro ingeniero. La tarifa de capacitación es de aproximadamente 150 USD por día.
Apoyo a la exposición
Si nuestros agentes necesitan soporte técnico en su exposición, nuestro ingeniero irá a su exposición y trabajarán juntos, los clientes deben pagar los boletos aéreos de ida y vuelta / hoteles / tarifas de comida /
Servicio en línea las 24 horas
Los técnicos de los clientes pueden mantenerse en contacto con nuestro ingeniero en cualquier momento, a través de wechat / whatsapp / teléfono móvil o correo electrónico, nuestro ingeniero lo ayudará a resolver sus problemas lo antes posible.
Preguntas más frecuentes
P1: Cómo elegir la máquina de corte por láser de tubos
A 2: Al elegir una máquina de corte de tubos por láser, es crucial considerar factores como la compatibilidad del tipo de material, las dimensiones del tubo, las velocidades de corte por láser, el grosor máximo y la potencia de salida. Al evaluar cuidadosamente estos aspectos, puede asegurarse de que el equipo elegido satisfaga sus necesidades específicas de procesamiento.
P2: ¿Cómo instalar y ejecutar la cortadora láser de tubos?
A2: Tenemos instrucciones de instalación de la cortadora de tubos láser y un dibujo esquemático también con video de instalación y operación para su referencia. Si el cliente necesita capacitación de ingenieros, podemos ofrecer un servicio de instalación y capacitación en el extranjero
P3: ¿Cómo puedo hacer si la máquina falla?
A3: Tenemos servicio técnico en línea, cualquier pregunta o problema no dude en contactarnos, resolveremos su problema dentro de las 24 horas
P4: ¿Puedo cortar cualquier metal con corte por láser de tubos?
A4: Entre los metales indicados para el corte de tubos por láser de fibra se encuentran:
Hierro, Acero, Acero galvanizado, Acero inoxidable,
Aluminio, Latón, Cobre, Titanio.
P5: ¿Cuánto dura un tubo de corte láser?
A5: El equipo láser de fibra está diseñado para durar más de una década. Debido a la vida útil del núcleo del equipo láser de hasta 100, 000 horas o más. Se requiere un mantenimiento regular para las máquinas de corte de tubos por láser
P6: ¿Cuál es su solución para el corte de tubos? ¿Puedo cortar un tubo con la máquina láser?
A6: Producimos una máquina profesional de corte por láser de fibra de tubo, así como la cortadora láser de láminas de metal y tubos. Para cuál elegir, depende del tamaño del material, el diámetro, el tipo, como la viga en H o la barra en T, etc. El cliente nos dice las demandas, le ofreceremos la mejor solución adecuada.
P7: ¿Cuánto tiempo es el tiempo de entrega?
R7: En el caso de las máquinas estándar, suele tardar unos 15 días. Para máquinas personalizadas, de acuerdo con los requisitos de configuración detallados del cliente, la fecha de producción general es de aproximadamente 25 días.
P8: ¿Cuál es el método de pago de la cortadora láser de tubos de metal?
A8: T/T
L/C a primera vista
Seguro de crédito de Alibaba,
Tarjeta de crédito
Paybal
P9: ¿Cuánto cuesta una cortadora de tubos láser por hora?
R9: Los costos operativos de los láseres de fibra generalmente oscilarán entre $ 1 y $ 3 por hora, dependiendo de lo que se incluya en esos costos.
P10: ¿Cuánto dura la garantía de la máquina?
A10: 3 años, el generador láser es de 2 años, durante el tiempo de garantía, lo reemplazaremos
